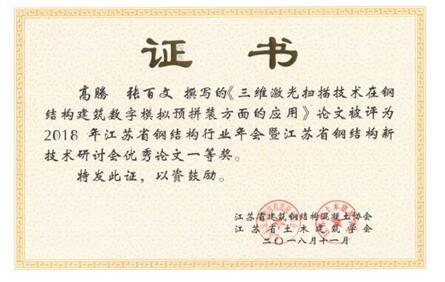

近日，中建鋼構有限公司華東大區質量管理部撰寫的《三維激光掃描技術在鋼結構建筑數字模擬預拼裝方面的應用》獲得“江蘇省鋼結構行業年會優秀論文一等獎”。華東大區積極探索三維激光掃描技術，大力推廣并應用于工程質量監測中，目前已在11個在建項目成功運用，主要用于復雜構件檢測、高精度模擬預拼裝、土石方測量、施工變形監測、舊城改造等領域，直接經濟創效300余萬元，成效顯著。
三維激光掃描技術是一種先進的全自動高精度立體掃描技術，又被稱為實景復制技術，是測繪領域繼GPS技術之后的一次技術革命。它能夠提供掃描物體表面的三維點云數據，因此可以獲取高精度高分辨率的數字模型。

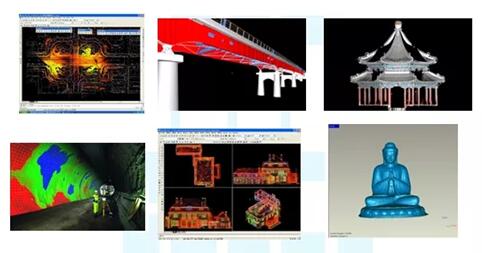

三維激光測量系統在地形測量、橋梁測量、土石方工程、建筑設計、舊城改造、刑偵，災害監測等諸多領域均有廣泛的應用。中建鋼構有限公司華東大區主在以下案例中進行了運用和管理。
案例一《復雜構件檢驗》

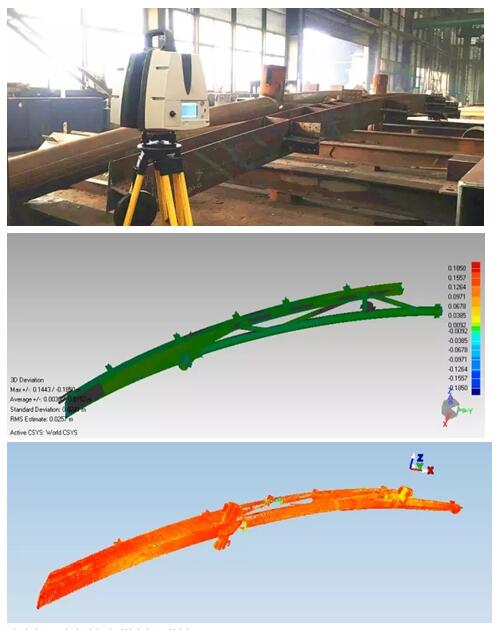

在中建鋼構有限公司江蘇廠加工的泰國機場鋼結構項目中，構件多為雙曲彎扭形，造型復雜、制作難度大，傳統的人工檢驗技術難以保證構件外觀尺寸，給項目履約帶來較大的質量風險。在運用三維掃描儀對構件進行掃描之后，轉化為數字點云模型，然后與設計CAD模型進行比對，出具檢驗報告，直觀反映偏差并有效指導車間整改，保證了出差構件100%的合格率。
案例二《高精度模擬預拼》

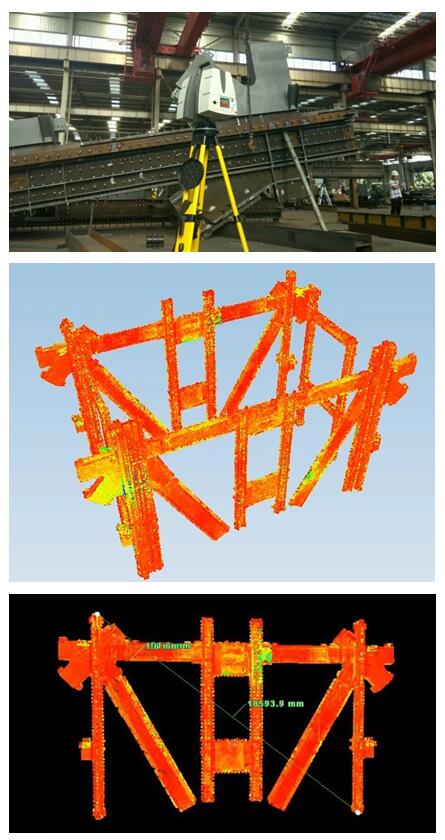

在青島海天鋼結構項目中，超高層桁架安裝精度要求極高，然而緊張的工期無法再進行實體預拼裝。為了保證現場的安裝精度，在采用三維掃描預拼裝技術，車間構件加工完成的第一時間采集數據，運用三維軟件模擬預拼裝，構件尚未出廠，模擬預拼裝檢測報告就已經完成，大大節約了成本，縮短了工期，受到了總包的高度認可。
案例三《土方測量》

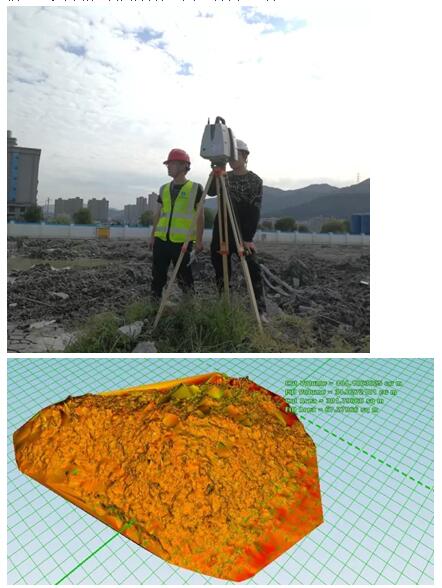

新業務項目初期的土方測量受復雜地形的影響難度很大，傳統的測量方法多為全站儀打點結合人工估算，往往高程誤差幾公分，就有幾十萬的成本出入。用三維掃描技術自動生成現場真實地貌的超高密度MESH模型，用于測量土石方精度高、速度快，而且能為項目提供完成的土方調配方案。先后在淮安食博會、運河七橋、甌海會展項目成功運用，成果顯著。
案例四《施工變形監測》

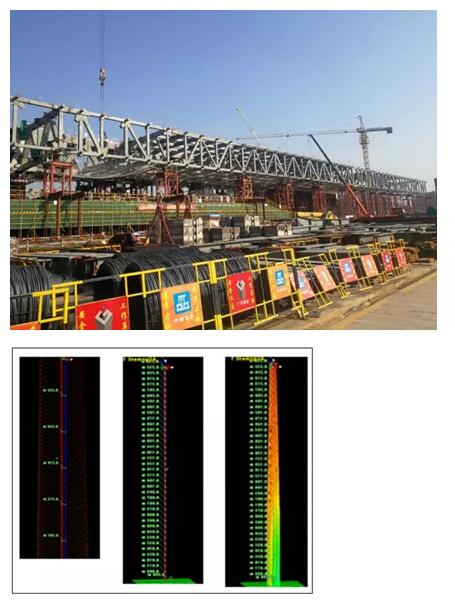

在靖江文化中心項目中，大跨度桁架起拱精度要求高，卸載難度極大，傳統的全站儀測量無法連續監測現場起拱情況，三維掃描技術將起拱值繪制成完整的曲線，并定期采集數據分析比對，為現場的起拱調整提供技術參考，保障后期卸載順利實施。
案例五《舊城改造》

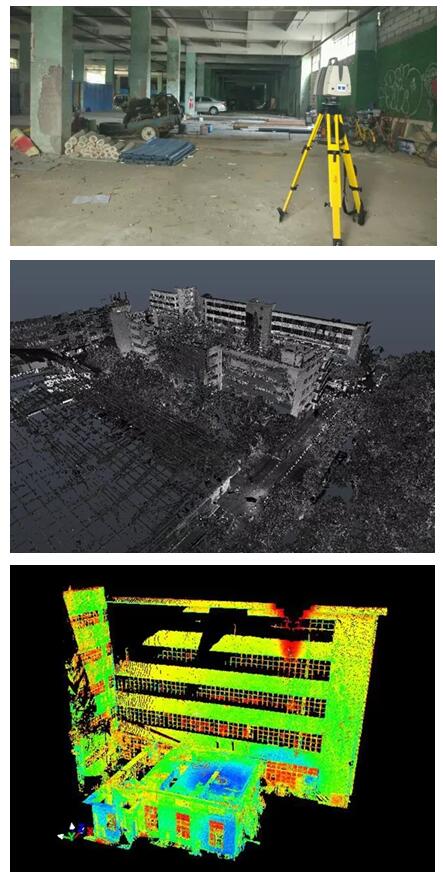

近年來，舊城改造項目越來越熱，該類工程往往伴隨前期設計圖紙缺失的問題，所以前期設計難度很大。在參與總部研究院華僑城項目的前期設計建模的過程中，在無設計模型的情況下，通過三維掃描處理輸出可以與CAD、Tekla、3DS MAX、Revit等BIM軟件兼容的模型，為后期設計工作的開展提供了有力支持。
創新永遠在路上，三維激光掃描技術未來發展空間廣闊，后續中建鋼構有限公司華東大區將繼續探索它在鋼構件全自動檢測、建筑工程健康監測、高精度BIM建模、無人機航拍測繪技術和VR虛擬現實技術的結合等領域的運用，引領行業智能化質量管理。
